Тип отрезных кругов
41 (Диск)
Назначение
Сечение
Предназначены для резки и прорезки металлических материалов (М).
Пример условного обозначения отрезного круга
типа 41 наружным диаметром D=400 мм, высотой Т=4 мм, диаметром посадочного отверстия Н=32 мм, из нормального электрокорунда марки 14А, зернистостью 80Н, со звуковым индексом (ЗИ) 39-41, на бакелитовой связке с упрочняющими элементами для резки металла - BF, предельной рабочей скоростью 80 м/с, 2- го класса неуравновешенности:
41 400х4х32 14А 80Н 39-41 BF M 80 м/с 2 кл.
Характеристики
Шлифматериалы
14А
Зернистость
F24 – F46 (80Н-40Н)
Твердость
3И 35-41
Скорость
80
Связка
BF
Класс дисбаланса
2
Размеры, мм
Наружный диаметр D
Высота T
Диаметр посадочного
отверстия H
100
3
22
115
3
22; 32
125
2,5; 3
22
150
2,5; 3; 4
22; 32
180
2,5; 3; 4
22; 32
200
2,5; 3
22
230
2,5; 3; 4
22
300
3
32
350
3,5; 4
32
400
3,5; 4
32
500
4; 5
32
Примечание:
- по заказу потребителей допускается выпускать круги
размерами, отличными от указанных в таблице, по
согласованным чертежам.
-
Тип обдирочных кругов
1 (ПП)
Назначение
Сечение
Предназначены для обработки всех групп марок сталей и сплавов, заготовок после сварки, литья, прокатки и других материалов.
Пример условного обозначения обдирочного круга
типа 1 наружным диаметром D=500 мм, высотой
Т=63 мм, диаметром посадочного отверстия Н=203 мм, из нормального электрокорунда марки 14А, зернистостью F24, звуковым индексом (ЗИ) 37, на бакелитовой связке BF, предельной рабочей скоростью 50 м/с, 2- го класса неуравновешенности:
1 500х63х203 14А F24 37 BF 50 м/с 2 кл.
Характеристики
Шлифматериалы
14А
Зернистость
F24 – F46 (80Н-40Н)
Твердость
3И 35-41
Скорость
50; 80
Связка
BF
Класс дисбаланса
3
Размеры, мм
Наружный диаметр D
Высота T
Диаметр посадочного
отверстия H
80
8; 16; 20
20
100
6; 10; 20; 253
20
115
6; 8
22
125
6; 8; 10; 16; 20; 25
22;32
150
6; 8; 10; 13; 16; 20; 25; 32; 40
32
180
6; 8; 10
22
230
6; 8; 10
22;32
250
6; 8; 10; 20; 25; 32; 40
32
300
8; 10; 20; 25; 32; 40; 50
76; 127
350
40; 50
127
400
40; 50
127; 203
500
63; 75
203
600
63; 75; 80
305
Примечание:
- по заказу потребителей допускается выпускать круги размерами,
отличными от указанных в таблице, по согласованным чертежам.
-
Типы шлифовальных кругов
1 (ПП)
Круги типа 1(ПП).
Назначение
Сечение
Пример условного обозначения круга типа 1(ПП) наружным диаметром D=150 мм, высотой Т=25 мм, диаметром посадочного отверстия Н=32 мм, из нормального электрокорунда марки 14А, зернистостью F36,степенью твердости К (СМ), на бакелитовой связке В, предельной рабочей скоростью 40 м/с, 2- го класса неуравновешенности:
1 150х25х32 14A F36 К В 40 м/с 2 кл.Характеристики
Шлифматериалы
14А
Зернистость
F36-F90 (50Н-16Н)
Твердость
К(СМ)- Q(CT)
Скорость
40
Связка
B
Класс дисбаланса
2
Размеры, мм
Наружный
диаметр D
Высота T
Диаметр посадочного
отверстия H
80
20
20
100
6; 20
20
115
6
22
125
20
32
150
6; 10; 13; 20; 25; 32
32
-
Тип отрезных кругов
41 (Диск)
Назначение
Сечение
Предназначены для отрезки и прорезки сталей и сплавов.
Пример условного обозначения отрезного круга типа 41 наружным диаметром D=400 мм, высотой Т=4 мм, диаметром посадочного отверстия Н=32 мм, из нормального электрокорунда марки 14А, зернистостью F46,со звуковым индексом 27-31, на вулканитовой связке R, для резки металла –М, предельной рабочей скоростью 63 м/с, 2- го класса неуравновешенности:
41 400х4х32 14А F46 27-31 R M 63 м/с 2 кл.Характеристики
Шлифматериалы
14А
Зернистость
F46 – F90(40Н-16Н)
Твердость
3И 27-31(CT) 33-35(T)
Скорость
63
Связка
R
Класс дисбаланса
2
Размеры, мм
Наружный диаметр D
Высота T
Диаметр посадочного
отверстия H
80; 100
0,3; 0,5; 0,6; 0,7; 0,8; 1,0; 1,5; 2; 3; 4; 5; 6
20
125
0,3; 0,5; 0,6; 0,75; 1,0; 1,5; 2,0; 2,5; 6
32
150
0,5; 0,6; 0,7; 0,75; 0,8; 0,9; 1,0; 1,5; 1,6; 2,0; 2,5; 3; 3,5; 4; 6
175
0,75; 1,5; 1,6; 2; 3
32
200
0,6; 0,8; 1; 1,5; 1,6; 2; 3,2; 4; 6
300
2; 2,5; 3; 3,2; 4
32
400
3; 4
500
4; 5
32
Примечание:
- по заказу потребителей допускается выпускать круги
размерами, отличными от указанных в таблице, по
согласованным чертежам.
-
Типы полировальных кругов
1(ПП)
П
Круги типа 1(ПП)
Назначение
Сечение
Предназначены для обработки всех групп марок сталей и сплавов и других материалов.
Пример условного обозначения круга наружным диаметром D=150 мм, высотой Т=20 мм, диаметром посадочного отверстия Н=32 мм, из нормального электрокорунда марки 14А, зернистостью F90,степенью твердости М (ГС), на вулканитовой связке R, предельной рабочей скоростью 20 м/с, 2- го класса неуравновешенности:
1 150х20х32 14A F90 M R 20 м/с 2 кл.Характеристики
Шлифматериалы
14А
Зернистость
F46 – F90(40Н-16Н)
Твердость
I(ГМ), M(ГС), S(ГТ)
Скорость (м/с)
20
Связка
R
Класс дисбаланса
2
Размеры, мм
Наружный диаметр D
Высота T
Диаметр посадочного
отверстия H
80, 100
6; 8; 10; 13; 16; 20
20;32
125; 150; 175
6; 8; 10; 13; 16; 20; 25
32
200; 250; 300
6; 8; 10; 13; 16; 20; 25; 32; 40
250
16; 20; 25, 32, 40
76
300
6; 8; 10; 13; 16; 20; 25
8; 10; 13; 16; 20; 25; 32; 40; 50; 70
127
350
32; 40; 50
400
32; 40
127
Примечание:
- по заказу потребителей допускается выпускать круги
размерами, отличными от указанных в таблице, по
согласованным чертежам.
-
Типы шлифовальных кругов
1(ПП)
7(ПВД)
Круги типа 1(ПП).
Назначение
Сечение
Пример условного обозначения круга типа 1(ПП) наружным диаметром D=300 мм, высотой Т=20 мм, диаметром посадочного отверстия Н=127 мм, из нормального электрокорунда марки 14А, зернистостью F60,степенью твердости К (СМ), на вулканитовой связке R, предельной рабочей скоростью 35 м/с, 2- го класса неуравновешенности:
1 300х20х127 14A F60 К R 35 м/с 2 кл.Характеристики
Шлифматериалы
14А
Зернистость
F36-F100 (50Н-12Н)
Твердость
К(СМ)- Р(CT) - S(Т)
Скорость
35
Связка
R
Класс дисбаланса
2
Размеры, мм
Наружный
диаметр D
Высота T
Диаметр посадочного
отверстия H
63
10
20
80
4; 6; 8;10; 12; 13; 16; 20
8
20
100
5; 6; 8; 10; 11; 12; 13; 16; 20
10
20
125
4; 6; 8; 10; 14; 20
32
150
4; 6; 8; 10; 13; 16; 18; 20; 25
10
32
175
6
32
200
5; 6; 8; 10-13; 20
8
32
250
25; 32; 40; 50; 63
13; 16; 20; 32; 40; 50; 63; 80; 100
76
127
300
8; 12
40
6; 8; 10; 13; 16; 20; 32; 40; 50; 63; 80; 100; 125; 150; 160; 180; 200
20
32
76
127
203
350
8; 16; 20; 25; 32; 40; 50; 63; 80; 100; 105; 125; 150; 160
10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 150; 160; 200
127
203
400
6; 8; 10; 11; 12; 13; 20; 32; 40; 50; 63; 75; 80; 100; 125; 130; 200 (комплект из 2-х кругов Т=100 мм
20
203
203
500
20
Круги типа 7(ПВД).
7(ПВД)
Назначение
Сечение
Пример условного обозначения круга типа 7(ПВД) наружным диаметром D=300 мм, высотой Т=20 мм, диаметром посадочного отверстия Н=127 мм, из нормального электрокорунда марки 14А, зернистостью F60,степенью твердости К (СМ), на вулканитовой связке R, предельной рабочей скоростью 35 м/с, 2- го класса неуравновешенности:
7 300х20х127 14A F60 К R 35 м/с 2 кл.
Характеристики
Шлифматериалы
14А
Зернистость
F36-F100 (50Н-12Н)
Твердость
К(СМ)- Р(CT) - S(Т)
Скорость
35
Связка
R
Класс дисбаланса
2
Размеры, мм
Наружный
диаметр D
Высота T
Диаметр посадочного
отверстия H
300
100; 125; 150; 160; 200
127
350
100; 125;150; 200
127
Примечание:
- по заказу потребителей допускается выпускать круги
размерами, отличными от указанных в таблице, по
согласованным чертежам.
-
Типы шлифовальных кругов
1(ПП)
Круги типа 1(ПП)
Назначение
Сечение
Предназначены для глубинной заточки и вышлифовки канавок сверл и метчиков.
Пример условного обозначения круга типа 1(ПП) наружным диаметром D=300 мм, высотой Т=3 мм, диаметром посадочного отверстия Н=76 мм, из нормального электрокорунда марки 14А, зернистостью F90,степенью твердости S(Т), на вулканитовой связке R, предельной рабочей скоростью 80 м/с, 1- го класса неуравновешенности:
1 300х3х76 14А F90 S R 80 м/с 1 кл.Характеристики
Шлифматериалы
14А, 24А
Зернистость
F60 – F100 (25Н-12Н)
Твердость
Р(CT) - S(Т)
Скорость
63, 80
Связка
R
Класс дисбаланса
1, 2
Размеры, мм
Наружный
диаметр D
Высота T
Диаметр посадочного
отверстия H
130
3; 4; 6; 8;
32
150
3; 4; 6; 8; 10
32
175
20
32
200
2; 3; 4; 5; 6; 8; 10; 13; 16
1; 1,5; 2; 3; 4; 5
32
51
200
1.5; 2.0; 2.3; 2.7; 3.0; 3.2
127
225
7; 8; 10; 12; 13; 16
76
250
2; 3; 4; 5; 6; 7; 8; 9; 13; 16; 17; 18; 20; 25
3; 4; 5; 6; 7; 8; 10; 12; 13; 16
32
76
300
3; 9; 10
4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 19; 20; 23
2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 17; 18; 20; 21; 22; 23; 24
32
127
400
3; 4; 5; 5,5; 6; 7; 8; 8,5; 9; 10; 11; 12; 13; 14; 15-20; 22
5; 6; 7; 8; 9; 10; 11; 12; 13; 15
203
305
450
3; 4; 4,5; 5; 5,2; 5,6; 6; 6,4; 7; 7,5; 8; 8,5; 9; 9,5; 9,8; 10;11; 12
203
-
Абразивные тела на эпоксидной связке предназначены для обработки деталей машин в вибрационных машинах и могут изготовляться следующих типов:
К – конус;
ПТ – пирамида треугольная;
ПрЗв – призма с основанием звезда.
Типы абразивных тел
Обозначение типоразмеров абразивных тел
Конус
К 20х20
К 30х30
Пирамида
треугольная
ПТ 75х75
Призма с
основанием звезда
ПрЗв 60х45
Для изготовления абразивных тел используются электрокорундовые (А) и (или) карбидокремниевые (С) шлифовальные материалы зернистостями
6Н - М40.
Пример условного обозначения абразивных тел типа К с диаметром основания конуса 30 мм и длиной образующей конуса 30 мм, из карбида кремния черного марки 54С, зернистости М40:
К 30х30 54С М40 ТУ 3989-005-21628754-2008
-

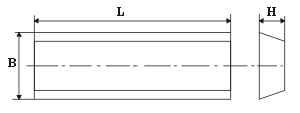

Типы сегментов:
- 5С -трапециевидные
Тип
Размеры, мм
В
Н
L
5C
100
40
150
Пример условного обозначения шлифовального сегмента типа 5С шириной
В=100 мм, высотой Н=40 мм, длиной L=150 мм из электрокорунда нормального марки 14А, зернистостью 40Н, степени твердости СМ1, номера структуры 6 на бакелитовой связке Б, класса точности Б:
5С 100х40х150 14А 40Н СМ1 6 Б Б ГОСТ 2464-82
-
